షాన్‌డాంగ్ హాంగ్‌జిటై న్యూ ఎనర్జీ టెక్నాలజీ, జింటాయ్‌లో కమీషన్ పూర్తయింది

1. కమీషన్ పూర్తయింది

షాన్‌డాంగ్‌లోని జింటాయ్‌లోని షాన్‌డాంగ్ హాంగ్‌జిటై న్యూ ఎనర్జీ టెక్నాలజీ కో., లిమిటెడ్‌లో స్విచ్‌గేర్ ఇన్‌స్టాలేషన్ కమీషనింగ్ పూర్తయింది.

కమీషనింగ్ అనేది పరికరాలు ఇన్‌స్టాలేషన్‌గా ఆగిపోయి, పని చేసే వ్యవస్థగా ప్రారంభమయ్యే దశ. ప్రతి సర్క్యూట్ దాని డ్రాయింగ్‌లో గుర్తించబడుతుంది, ప్రతి రక్షణ పరికరం సెట్ చేయబడింది మరియు నిరూపించబడింది మరియు ప్రతి ఇంటర్‌లాక్, సిగ్నల్ మరియు సూచన దాని వెనుక ఉన్న పరికరాల గురించి నిజం చెప్పడానికి నిర్ధారించబడుతుంది.

అదంతా పూర్తయినప్పుడు మాత్రమే ఈ ఫోటోగ్రాఫ్‌లలోని గది క్యాబినెట్‌ల వరుస కంటే సబ్‌స్టేషన్‌గా మారుతుంది.

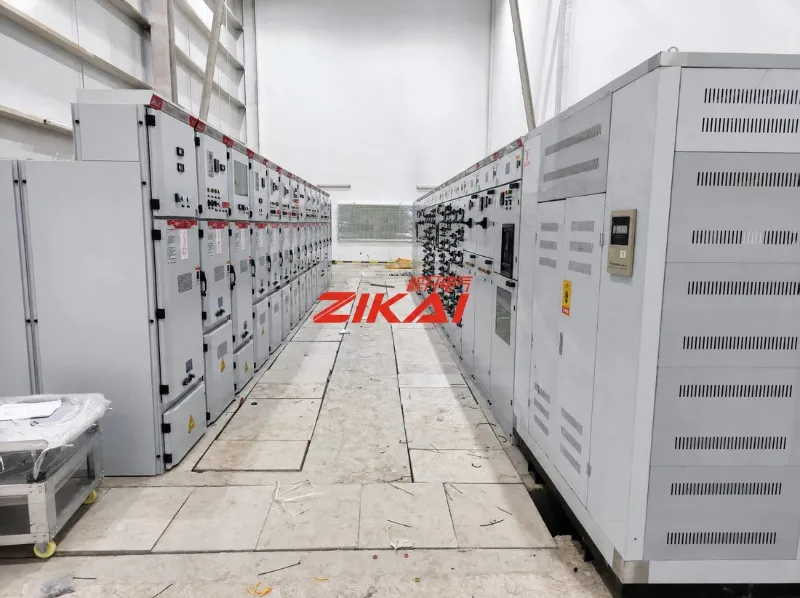

మూర్తి 01  Xintai సైట్‌లోని మీడియం-వోల్టేజ్ స్విచ్ గేర్ గది, KYN28A-12 ప్యానెల్‌లు ఆపరేటింగ్ నడవలో ఒకదానికొకటి ఎదురుగా రెండు వరుసలలో ఏర్పాటు చేయబడ్డాయి.

2. ఏమి ఇన్‌స్టాల్ చేయబడింది: KYN28A-12 మెటల్-క్లాడ్ స్విచ్‌గేర్

ప్రధాన పరికరాలు KYN28A-12 మెటల్-క్లాడ్ ఉపసంహరించదగిన స్విచ్‌గేర్: ఇండోర్, త్రీ-ఫేజ్, 50 Hz, సింగిల్-బస్‌బార్ మరియు సింగిల్-బస్‌బార్ సెక్షనలైజ్డ్ సిస్టమ్‌ల కోసం 3.6 kV నుండి 12 kV వరకు నిర్మించబడింది.

విద్యుత్ శక్తిని స్వీకరించడం మరియు పంపిణీ చేయడం మరియు దానికి కనెక్ట్ చేయబడిన సర్క్యూట్‌లను నియంత్రించడం, రక్షించడం మరియు పర్యవేక్షించడం దీని పని - ఇది ఇన్‌కమింగ్ సప్లై, అవుట్‌గోయింగ్ ఫీడర్‌లు, మీటరింగ్ మరియు రక్షణ అన్నీ ఒకే గదిలో కలిసే పాయింట్‌గా చేస్తుంది.

ప్యానెల్ ముందు భాగంలో అమరిక స్పష్టంగా ఉంటుంది. రన్ యొక్క హెడ్ మొదటి బస్‌బార్ విభాగానికి ఇన్‌కమింగ్ ఐసోలేషన్ ప్యానెల్‌ను మరియు రెండవదానికి ఇన్‌కమింగ్ ప్యానెల్‌ను కలిగి ఉంటుంది, తర్వాత ముందు భాగంలో 630 A రేటింగ్‌లతో సర్క్యూట్-బ్రేకర్ ప్యానెల్‌లు ఉంటాయి.

QR-కోడెడ్ ఐడెంటిఫికేషన్, సింగిల్-లైన్ రేఖాచిత్రాలు మరియు భద్రతా హెచ్చరికలతో పాటుగా - G01, G02 మరియు తదుపరి - ప్రతి ప్యానెల్ నంబర్ ద్వారా గుర్తించబడుతుంది.

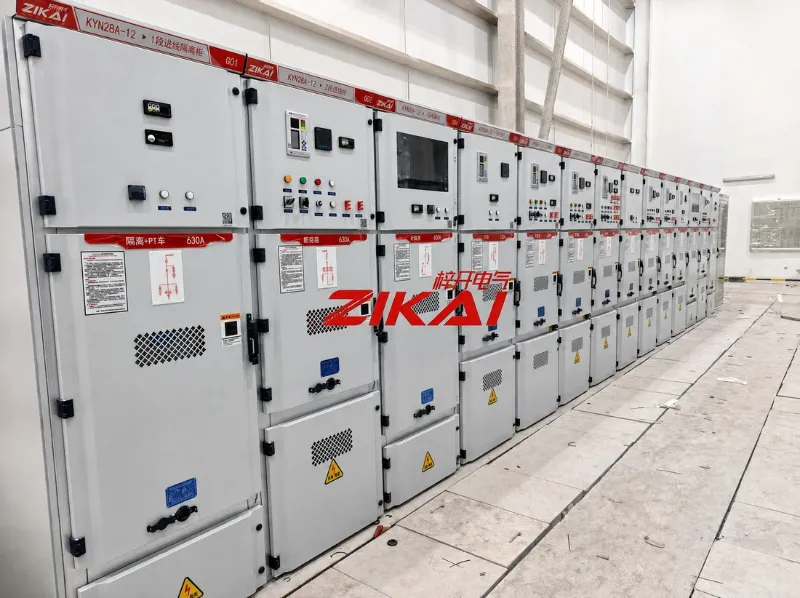

చిత్రం 02  KYN28A-12 ప్యానెల్లు. ప్యానెల్ నంబరింగ్, సర్క్యూట్ పేర్లు, 630 A రేటింగ్‌లు, సింగిల్-లైన్ రేఖాచిత్రాలు మరియు ఫ్రంట్‌లలో QR-కోడెడ్ గుర్తింపు.

3. DC బ్యాటరీ స్క్రీన్

స్విచ్ గేర్‌తో పాటు DC బ్యాటరీ స్క్రీన్ ఉంటుంది. ఇది ప్రధాన సరఫరా లేనప్పుడు రక్షణ, నియంత్రణ మరియు సూచనలను సజీవంగా ఉంచే స్టాండ్‌బై మూలం - సరిగ్గా ఆ సర్క్యూట్‌లు చాలా ముఖ్యమైన క్షణం.

స్క్రీన్ ఛార్జింగ్ మరియు డిస్ట్రిబ్యూషన్ విభాగాన్ని బ్యాటరీ బ్యాంక్‌తో మిళితం చేస్తుంది, కాబట్టి మొత్తం DC సిస్టమ్‌ను ఒకే చోట తనిఖీ చేయవచ్చు. ఫోటోగ్రాఫ్‌లలో బ్యాటరీ స్ట్రింగ్ మరియు ఇన్‌స్ట్రుమెంట్డ్ ఫ్రంట్ ప్యానెల్ ఒకే ఎన్‌క్లోజర్‌లో ఉంటాయి.

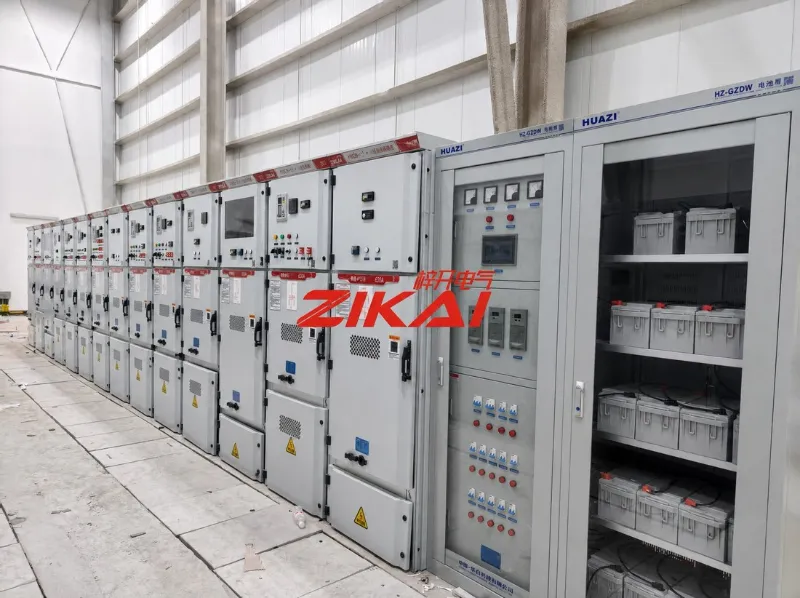

మూర్తి 03  DC బ్యాటరీ స్క్రీన్, ఇన్‌స్ట్రుమెంట్ ఫ్రంట్ ప్యానెల్ మరియు బ్యాటరీ బ్యాంక్‌ని ఒకే ఎన్‌క్లోజర్‌లో ఉంచారు.

4. "కమీషన్ కంప్లీట్" అంటే ఏమిటి

కమీషన్ సైన్-ఆఫ్ అనేది పూర్తి చేసిన పనుల జాబితా. మాది ఇలా చదువుతుంది:

• ప్రతి సర్క్యూట్ ట్రేస్ చేయబడి, ప్యానెల్‌ల వారీగా డ్రాయింగ్‌లకు వ్యతిరేకంగా నిర్ధారించబడింది

• రక్షణ సెట్టింగ్‌లు రూపొందించబడినట్లుగా వర్తింపజేయబడ్డాయి మరియు ఆపరేట్ చేయడానికి నిరూపించబడ్డాయి

• విత్‌డ్రా చేయగల ట్రక్కులు రన్ సమయంలో అమరిక మరియు పరస్పర మార్పిడి కోసం తనిఖీ చేయబడ్డాయి

• ఇంటర్‌లాక్‌లు మరియు సేఫ్టీ షట్టర్‌లు ధృవీకరించబడ్డాయి, కాబట్టి ఏ ప్యానెల్ కూడా క్రమం లేకుండా ఆపరేట్ చేయబడదు

• సూచన, మీటరింగ్ మరియు అలారం సిగ్నల్‌లు సైట్‌లోని షరతులకు విరుద్ధంగా నిర్ధారించబడ్డాయి

• ఇన్సులేషన్ మరియు విద్యుద్వాహక పరీక్షలు శక్తికి ముందు ఉత్తీర్ణత సాధించాయి

• లేబులింగ్, రేఖాచిత్రాలు మరియు భౌతిక సైట్ ఒప్పందంలోకి వచ్చాయి

ఫోటోలో ఏదీ కనిపించదు. డ్రాయింగ్ చెప్పిన విధంగా గది ప్రవర్తిస్తుందో లేదో ఇవన్నీ నిర్ణయిస్తాయి.

5. సైట్ రికార్డ్

ఒకే పరుగు యొక్క రెండు వీక్షణలు: స్విచ్ గేర్ లైన్ యొక్క పూర్తి పొడవు మరియు అడ్డు వరుసల మధ్య ఆపరేటింగ్ నడవ. ఫ్లోర్ మార్కింగ్‌లు, యాక్సెస్ క్లియరెన్స్ మరియు ప్రతి ప్యానెల్ యొక్క స్థానం దాని సంఖ్యకు వ్యతిరేకంగా ఈ దశలో తనిఖీ చేయబడిన వాటిలో భాగం.

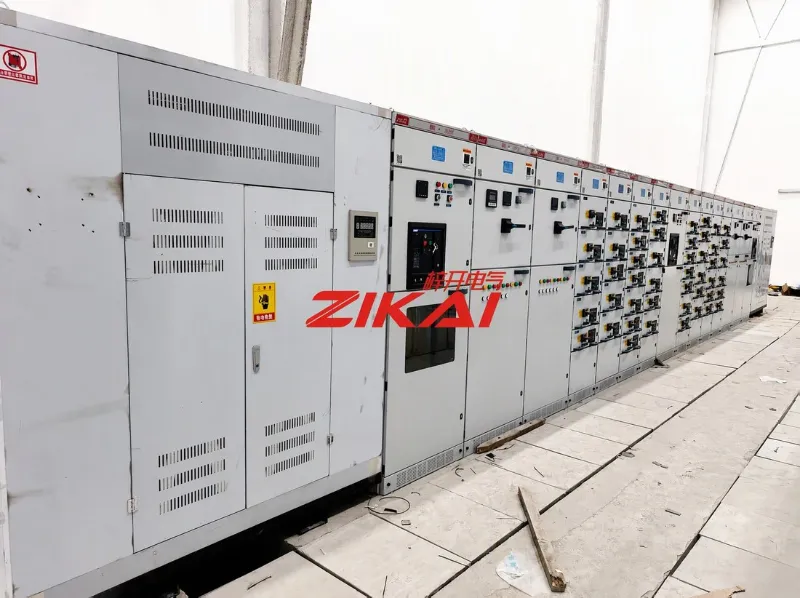

మూర్తి 04  స్విచ్ గేర్ లైన్ దాని పొడవుతో పాటు, ప్యానెల్ ఫ్రంట్‌లు, ప్రొటెక్షన్ డివైజ్‌లు మరియు ఇన్‌స్ట్రుమెంట్ ప్యానెల్‌లను సీక్వెన్స్‌లో చూడవచ్చు.

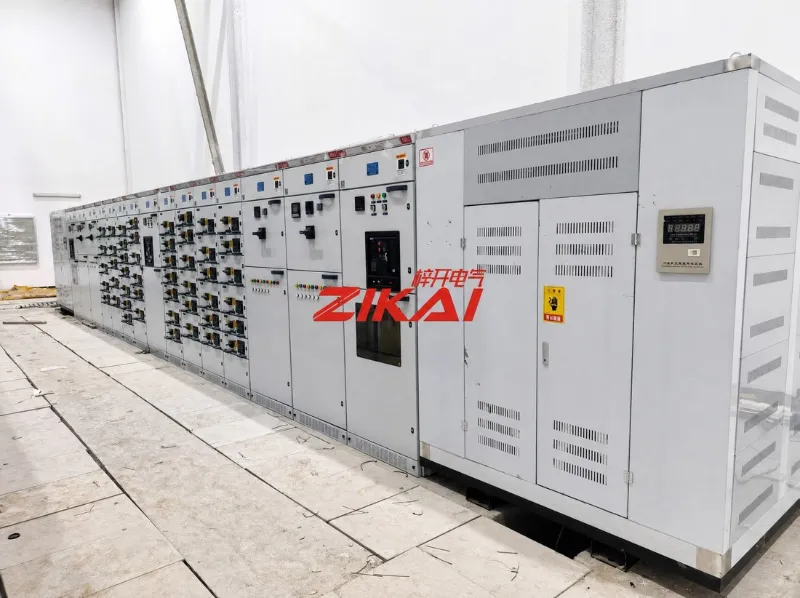

మూర్తి 05  ఆపరేటింగ్ నడవ. ప్యానల్ ఫ్రంట్‌లు, రేటింగ్‌లు మరియు భద్రతా హెచ్చరికలు, యాక్సెస్ క్లియరెన్స్‌తో పాటు రన్‌లో స్పష్టంగా ఉంచబడ్డాయి.

6. జికై ఎలక్ట్రిక్ గురించి

షాంఘై Zikai Electric Co., Ltd. (ZIKAI) పూర్తి పవర్ పరికరాల ప్యాకేజీలను తయారు చేస్తుంది, రెట్రోఫిట్ చేస్తుంది మరియు సేవలు అందిస్తుంది: మీడియం-వోల్టేజ్ స్విచ్‌గేర్, తక్కువ-వోల్టేజ్ డిస్ట్రిబ్యూషన్ అసెంబ్లీలు, బాక్స్-టైప్ సబ్‌స్టేషన్లు, పోల్-మౌంటెడ్ మరియు అవుట్‌డోర్ వాక్యూమ్ సర్క్యూట్ బ్రేకర్లు, కెపాసిటర్ పరిహారం పరికరాలు మరియు అనుబంధ పంపిణీ పరికరాలు.

ప్రాజెక్ట్‌లు ఇన్‌స్టాలేషన్ మరియు కమీషనింగ్ ద్వారా పరికరాల సరఫరా నుండి పంపిణీ చేయబడతాయి.

ఎడిటర్ యొక్క గమనిక - అందించిన వాస్తవాలు మాత్రమే ఉపయోగించబడ్డాయి: క్లయింట్ పేరు, స్థానం మరియు కమీషన్ పూర్తి చేయడం. KYN28A-12 వివరణ మరియు 630 A రేటింగ్ పరిశ్రమ డాక్యుమెంటేషన్ మరియు ప్యానెల్‌లపై స్పష్టంగా కనిపించే గుర్తుల నుండి తీసుకోబడ్డాయి; ప్యానెల్ గణన, ప్రాజెక్ట్ విలువ లేదా షెడ్యూల్ పేర్కొనబడలేదు. ప్రతి ఫోటోలో కనిపించే వాటిని మాత్రమే శీర్షికలు వివరిస్తాయి.
