వాక్యూమ్ సర్క్యూట్ బ్రేకర్: ఎకో-ఫ్రెండ్లీ HV, స్మార్ట్ ఇంటిగ్రేషన్ మరియు హై-రిలయబిలిటీ సీలింగ్ - VCB "సెకండ్ గ్రోత్ కర్వ్"లోకి ప్రవేశిస్తుంది

2026-05-27 0 నాకు సందేశం పంపండి

గ్లోబల్ ఎనర్జీ ట్రాన్సిషన్ మరియు పెద్ద-స్థాయి గ్రిడ్ అప్‌గ్రేడ్‌ల ద్వారా నడపబడుతుందివాక్యూమ్ సర్క్యూట్ బ్రేకర్(VCB)-పవర్ సిస్టమ్స్‌లో అత్యంత విస్తృతంగా ఉపయోగించే రక్షణ పరికరాలలో ఒకటి-ఒక క్రమబద్ధమైన రూపాంతరం చెందుతోంది. ఈ పరిణామం VCBలను మీడియం వోల్టేజ్‌లోని ఆధిపత్య స్థానం నుండి అధిక-వోల్టేజ్ అప్లికేషన్‌ల వైపు మరియు సాధారణ స్విచ్చింగ్ ఫంక్షన్ నుండి ఇంటెలిజెంట్ గ్రిడ్ నోడ్‌ల వైపుకు తరలిస్తుంది. పర్యావరణ అనుకూల ప్రత్యామ్నాయాలు, డిజిటల్ ఇంటిగ్రేషన్ మరియు విపరీతమైన పర్యావరణ అనుకూలతతో కూడిన రెండవ వృద్ధి వక్రరేఖలోకి VCBలు ప్రవేశించాయని పరిశ్రమ విస్తృతంగా గుర్తించింది.

I. మార్కెట్ మరియు టెక్నాలజీ డ్రైవర్లు: VCB కొత్త పునరుక్తి చక్రంలోకి ప్రవేశిస్తుంది

వాక్యూమ్ సర్క్యూట్ బ్రేకర్‌ల యొక్క ప్రధాన ప్రయోజనం అంతరాయం కలిగించే మాధ్యమం-వాక్యూమ్‌లోనే ఉంది-ఇది సున్నా కార్బన్ ఉద్గారాలను అందిస్తుంది, బలమైన అంతరాయం కలిగించే సామర్ధ్యం, సుదీర్ఘ విద్యుత్ జీవితం మరియు నిర్వహణ-రహిత ఆపరేషన్. మీడియం వోల్టేజ్ పరిధిలో (12kV–40.5kV), VCBలు చాలా కాలంగా ఆధిపత్య పరిష్కారంగా ఉన్నాయి. అయినప్పటికీ, అధిక వోల్టేజ్ స్థాయిలలో (72.5kV మరియు అంతకంటే ఎక్కువ), SF₆ సర్క్యూట్ బ్రేకర్లు వాటి అద్భుతమైన ఇన్సులేషన్ పనితీరు కారణంగా తమ అగ్రస్థానాన్ని కొనసాగించాయి. SF₆ చాలా ఎక్కువ గ్లోబల్ వార్మింగ్ పొటెన్షియల్ (CO₂ కంటే దాదాపు 23,900 రెట్లు) కలిగి ఉన్నందున, దాని ఉపయోగం పెరుగుతున్న అంతర్జాతీయ నిబంధనలు మరియు కార్బన్ పరిమితులను ఎదుర్కొంటుంది.

ఈ నేపథ్యం వాక్యూమ్ సర్క్యూట్ బ్రేకర్ టెక్నాలజీని హై-వోల్టేజ్ ట్రాన్స్‌మిషన్ అప్లికేషన్‌లలోకి విస్తరించడానికి స్పష్టమైన సాంకేతిక ప్రేరణను అందిస్తుంది. ప్రస్తుత ప్రధాన స్రవంతి సాంకేతిక అభివృద్ధి దిశలలో ఇవి ఉన్నాయి: సింగిల్-బ్రేక్ వాక్యూమ్ ఇంటరప్టర్‌ల యొక్క తట్టుకునే వోల్టేజ్ సామర్థ్యాన్ని పెంచడం, 126kV మరియు అంతకంటే ఎక్కువ మల్టీ-బ్రేక్ సిరీస్ టెక్నాలజీని వర్తింపజేయడం మరియు వాక్యూమ్ అంతరాయంతో పర్యావరణ అనుకూల గ్యాస్ ఇన్సులేషన్‌ను కలిపి హైబ్రిడ్ పరిష్కారాలు.

విభిన్న అంతరాయ మీడియా యొక్క పర్యావరణ ప్రభావం యొక్క పోలిక

అంతరాయం మధ్యస్థం	GWP (CO₂e)	అంతరాయం కలిగించే సామర్ధ్యం	ఫ్లోరిన్ కలిగి ఉంటుంది	పర్యావరణ ధోరణి
వాక్యూమ్	0	అద్భుతమైన (MV వద్ద పరిపక్వత, HV వద్ద ధ్రువీకరణ కింద)	నం	ఇష్టపడే మార్గం
SF₆	~23,900	అద్భుతమైన (అన్ని వోల్టేజ్ స్థాయిలలో పరిపక్వం)	అవును	కఠినమైన ఆంక్షలు ఎదుర్కొంటున్నారు
పర్యావరణ అనుకూల వాయువులు (C4/C5, మొదలైనవి)	~300–1,000	మీడియం-హై (వాక్యూమ్ అంతరాయం అవసరం)	అవును (కానీ SF₆ కంటే చాలా తక్కువ)	పరివర్తన పరిష్కారం

II. హై-వోల్టేజ్ వాక్యూమ్ టెక్నాలజీ: "ట్రెండ్" నుండి "ఇంజనీరింగ్ ధ్రువీకరణ" వరకు

ప్రసార వోల్టేజ్ స్థాయిలకు వాక్యూమ్ సర్క్యూట్ బ్రేకర్లను వర్తింపజేయడం వలన అనేక కీలక సాంకేతిక సవాళ్లను అధిగమించడం అవసరం.

మొదట, వాక్యూమ్ అంతరాయాల యొక్క ఇన్సులేషన్ సామర్ధ్యం. వోల్టేజ్ స్థాయిలు పెరిగేకొద్దీ, వాక్యూమ్ గ్యాప్, కాంటాక్ట్ ఉపరితల స్థితి మరియు విద్యుత్ క్షేత్ర ఏకరూపత యొక్క ప్రీ-స్ట్రైక్ లక్షణాలు ఇన్సులేషన్ పనితీరుపై గణనీయంగా విస్తరించిన ప్రభావాన్ని కలిగి ఉంటాయి. సాధారణ సాంకేతిక విధానాలలో కాంటాక్ట్ స్ట్రక్చర్‌లను ఆప్టిమైజ్ చేయడం (యాక్సియల్ మాగ్నెటిక్ ఫీల్డ్ కాంటాక్ట్‌లు వంటివి), ఇంటర్‌ప్టర్ యొక్క వాక్యూమ్ స్థాయిని మెరుగుపరచడం మరియు కాంపోజిట్ ఇన్సులేషన్ స్ట్రక్చర్‌లను ఉపయోగించడం వంటివి ఉన్నాయి.

రెండవది, ఆపరేటింగ్ మెకానిజం యొక్క అధిక-వేగ ప్రతిస్పందన. హై-వోల్టేజ్ వాక్యూమ్ సర్క్యూట్ బ్రేకర్‌లకు సాధారణంగా తక్కువ మొత్తం అంతరాయం కలిగించే సమయాలు అవసరమవుతాయి, ఆపరేటింగ్ మెకానిజం యొక్క యాంత్రిక లక్షణాలపై ఎక్కువ డిమాండ్‌లు ఉంటాయి. స్ప్రింగ్ మెకానిజమ్‌లు, శాశ్వత అయస్కాంత యాక్యుయేటర్‌లు మరియు విద్యుదయస్కాంత వికర్షణ మెకానిజమ్‌లు వేగవంతమైన ఓపెనింగ్, ప్రారంభ ప్రారంభ వేగం మరియు వ్యాప్తి నియంత్రణ పరంగా ప్రతి దాని స్వంత ప్రయోజనాలు మరియు అప్రయోజనాలు ఉన్నాయి.

మూడవది, మల్టీ-బ్రేక్ సిరీస్ కనెక్షన్‌లలో వోల్టేజ్ భాగస్వామ్యం. 126kV మరియు అంతకంటే ఎక్కువ వోల్టేజ్ స్థాయిలలో, సింగిల్-బ్రేక్ వాక్యూమ్ ఇంటర్‌ప్టర్‌ల యొక్క సాంకేతిక ఇబ్బందులు మరియు ధర గణనీయంగా పెరుగుతాయి, మల్టీ-బ్రేక్ సిరీస్ కనెక్షన్‌ని ప్రాక్టికల్ ఇంజనీరింగ్ ఎంపికగా చేస్తుంది. అయినప్పటికీ, మల్టీ-బ్రేక్ సిరీస్ కనెక్షన్‌లు స్టాటిక్ మరియు డైనమిక్ వోల్టేజ్ డిస్ట్రిబ్యూషన్ అసమతుల్యతలతో సవాళ్లను ఎదుర్కొంటాయి, గ్రేడింగ్ కెపాసిటర్‌లు లేదా సింక్రోనస్ కంట్రోల్ టెక్నాలజీ వంటి పరిష్కారాలు అవసరం.

బహిరంగంగా అందుబాటులో ఉన్న పరిశ్రమ సమాచారం ప్రకారం, అనేక దేశీయ మరియు అంతర్జాతీయ స్విచ్‌గేర్ తయారీదారులు మరియు పరిశోధనా సంస్థలు 126kV స్థాయిలో ప్రోటోటైప్ అభివృద్ధిని పూర్తి చేశాయి మరియు ఇంజనీరింగ్ ధ్రువీకరణ దశలోకి ప్రవేశించాయి. ఈ పురోగతి పరిశ్రమలో వాక్యూమ్ స్విచింగ్ టెక్నాలజీని హై-వోల్టేజ్ అప్లికేషన్‌లలోకి విస్తరించడానికి ఒక ముఖ్యమైన దశగా పరిగణించబడుతుంది.

వోల్టేజ్ స్థాయి ద్వారా వాక్యూమ్ సర్క్యూట్ బ్రేకర్ల యొక్క సాంకేతిక లక్షణాలు

వోల్టేజ్ స్థాయి	సాధారణ అప్లికేషన్లు	ప్రధాన అంతరాయ నిర్మాణం	ఆపరేటింగ్ మెకానిజం రకం	ఇంటెలిజెన్స్ స్థాయి
12కి.వి	పంపిణీ నెట్‌వర్క్‌లు, పారిశ్రామిక/వాణిజ్య సౌకర్యాలు, నివాస సబ్‌స్టేషన్‌లు	సింగిల్ బ్రేక్	స్ప్రింగ్/శాశ్వత అయస్కాంతం	అధిక (成熟的)
24కి.వి	పారిశ్రామిక పంపిణీ, మైనింగ్, రైల్వేలు	సింగిల్ బ్రేక్	స్ప్రింగ్/శాశ్వత అయస్కాంతం	మీడియం-ఎక్కువ
40.5కి.వి	పవన శక్తి, మెటలర్జీ, సబ్‌స్టేషన్ ఫీడర్లు	సింగిల్-బ్రేక్ (అధిక కెపాసిటెన్స్)	స్ప్రింగ్/విద్యుదయస్కాంత	మీడియం-ఎక్కువ
72.5కి.వి	HV ప్రసారం/పంపిణీ, గ్రిడ్ ఇంటర్‌కనెక్షన్‌లు	బహుళ బ్రేక్ సిరీస్	స్ప్రింగ్/హైడ్రాలిక్	మధ్యస్థం
126kV మరియు అంతకంటే ఎక్కువ	ప్రధాన ప్రసార గ్రిడ్లు, UHV తక్కువ-వోల్టేజ్ వైపు	మల్టీ-బ్రేక్/హైబ్రిడ్	హై-స్పీడ్ మెకానిజం	తక్కువ నుండి ఎక్కువ (అభివృద్ధిలో ఉంది)

III. స్మార్ట్ ఇంటిగ్రేషన్: VCB "స్విచింగ్ ఎలిమెంట్" నుండి "పర్సెప్షన్ నోడ్"కి పరిణామం చెందుతుంది

డిస్ట్రిబ్యూషన్ ఆటోమేషన్ మరియు ఇంటెలిజెంట్ ఆపరేషన్/మెయింటెనెన్స్ సిస్టమ్‌ల ఫ్రేమ్‌వర్క్‌లో, వాక్యూమ్ సర్క్యూట్ బ్రేకర్లు కొత్త పాత్రను పోషిస్తున్నాయి. సాంప్రదాయ VCBలు తప్పు ఐసోలేషన్ మరియు లైన్ ప్రొటెక్షన్‌పై దృష్టి పెడతాయి. కొత్త తరం ప్రైమరీ-సెకండరీ ఇంటిగ్రేటెడ్ VCBలు కరెంట్/వోల్టేజ్ సెన్సింగ్, పవర్ హార్వెస్టింగ్, కండిషన్ మానిటరింగ్, కమ్యూనికేషన్ మరియు ప్రొటెక్షన్ కంట్రోల్ ఫంక్షన్‌లను లోతుగా అనుసంధానం చేస్తాయి.

ప్రత్యేకంగా, పరిశ్రమ సాంకేతిక ఏకాభిప్రాయం కలిగి ఉంటుంది: వాక్యూమ్ ఇంటర్‌ప్టర్‌తో ఎలక్ట్రానిక్ ఇన్స్ట్రుమెంట్ ట్రాన్స్‌ఫార్మర్ల కాంపాక్ట్ ఇంటిగ్రేటెడ్ డిజైన్; షార్ట్-సర్క్యూట్ లోపాలను (సాధారణంగా కొన్ని చక్రాలలో) వేగంగా గుర్తించి, క్లియర్ చేసే నియంత్రిక సామర్థ్యం; వేగవంతమైన ఆటో-రీక్లోజింగ్ కోసం మద్దతు; మరియు తప్పు రికార్డింగ్ మరియు రిమోట్ కమ్యూనికేషన్ సామర్థ్యాలు.

ఇంకా, పునరుత్పాదక శక్తి గ్రిడ్ ఇంటిగ్రేషన్ కోసం పెరుగుతున్న డిమాండ్‌తో, అధిక DC భాగాలకు అంతరాయం కలిగించే VCBల అవసరం కూడా పెరుగుతోంది. సౌర, పవన మరియు శక్తి నిల్వ వ్యవస్థ వైపున షార్ట్-సర్క్యూట్ ప్రవాహాలు తరచుగా DC భాగాల యొక్క గణనీయమైన నిష్పత్తిని కలిగి ఉంటాయి, సాంప్రదాయ AC వ్యవస్థల కంటే సాంకేతిక సవాళ్లను కలిగి ఉంటాయి.

ప్రైమరీ-సెకండరీ ఇంటిగ్రేటెడ్ స్మార్ట్ VCBల ఫంక్షనల్ మాడ్యూల్స్

ఫంక్షన్ మాడ్యూల్	నిర్దిష్ట కంటెంట్	సాంకేతిక అవసరాలు
కరెంట్/వోల్టేజ్ సెన్సింగ్	ఎలక్ట్రానిక్ ఇన్స్ట్రుమెంట్ ట్రాన్స్‌ఫార్మర్లు (LPCT/EVT)	కొలత ఖచ్చితత్వం, వ్యతిరేక సంతృప్త సామర్థ్యం
పవర్ హార్వెస్టింగ్	CT పవర్ హార్వెస్టింగ్ + బ్యాకప్ బ్యాటరీ/సూపర్ కెపాసిటర్	తక్కువ ప్రారంభ కరెంట్, ఎక్కువ బ్యాకప్ సమయం
రక్షణ నియంత్రణ	ఓవర్‌కరెంట్, షార్ట్-సర్క్యూట్, జీరో-సీక్వెన్స్, రీక్లోజింగ్	వేగవంతమైన గుర్తింపు మరియు క్లియరింగ్
కండిషన్ మానిటరింగ్	యాంత్రిక లక్షణాలు, ఉష్ణోగ్రత పెరుగుదల, ఇన్సులేషన్ స్థితి	ఆన్‌లైన్ పర్యవేక్షణ మరియు ట్రెండ్ హెచ్చరిక
కమ్యూనికేషన్ ఇంటర్ఫేస్	RS485/ఈథర్నెట్/ఫైబర్ ఆప్టిక్, మోడ్‌బస్/IEC 61850	డేటా సింక్రొనైజేషన్, టెలికంట్రోల్ ప్రోటోకాల్ అనుకూలత

స్మార్ట్ ఇంటిగ్రేషన్ యొక్క వివిధ స్థాయిల పోలిక

ఇంటిగ్రేషన్ స్థాయి	విలక్షణమైన లక్షణాలు	ప్రధాన అప్లికేషన్ దృశ్యాలు
సాంప్రదాయ	స్విచ్‌గేర్ 体 రక్షణ పరికరం నుండి వేరు	పాత సబ్‌స్టేషన్లు, కాస్ట్ సెన్సిటివ్ ప్రాజెక్ట్‌లను రీట్రోఫిట్ చేయడం
సెమీ ఇంటిగ్రేటెడ్	ఎలక్ట్రానిక్ కంట్రోలర్ స్విచ్ గేర్, బాహ్య సిగ్నల్ కనెక్షన్‌తో అనుసంధానించబడింది	సాంప్రదాయ పంపిణీ ఆటోమేషన్
లోతుగా విలీనం చేయబడింది	అంతరాయం/పోల్‌లో సెన్సార్‌లు నిర్మించబడ్డాయి, 一体化设计	స్మార్ట్ డిస్ట్రిబ్యూషన్ గ్రిడ్‌లు, డిజిటల్ సబ్‌స్టేషన్లు

IV. ఎక్స్‌ట్రీమ్ ఎన్విరాన్‌మెంటల్ అడాప్టబిలిటీ: అవుట్‌డోర్ ఉత్పత్తులకు అధిక ప్రవేశ రక్షణ కీలకం

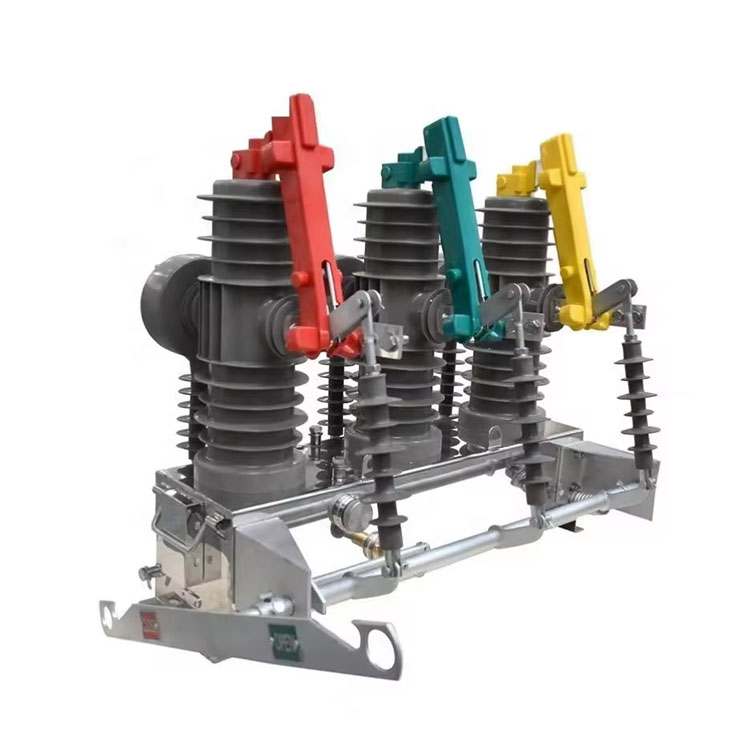

అవుట్‌డోర్ పోల్-మౌంటెడ్ వాక్యూమ్ సర్క్యూట్ బ్రేకర్‌లు సంక్లిష్టమైన మరియు వేరియబుల్ పరిసరాలలో పనిచేస్తాయి. తేమ, సంక్షేపణం, ఉప్పు పొగమంచు, విపరీతమైన ఉష్ణోగ్రతలు మరియు దుమ్ము పరికరాలు వైఫల్యానికి సాధారణ కారణాలు. వీటిలో, ఇన్సులేషన్ క్షీణత మరియు సంగ్రహణ వలన ఏర్పడే మెకానిజం తుప్పు చాలా ముఖ్యమైన సమస్యలు.

ఈ నొప్పి పాయింట్‌ను పరిష్కరిస్తూ, మొత్తం ఇన్‌గ్రెస్ ప్రొటెక్షన్ (IP) రేటింగ్‌ను పెంచడం ఇటీవలి సంవత్సరాలలో అవుట్‌డోర్ VCBలకు ప్రధాన సాంకేతిక అప్‌గ్రేడ్ దిశగా మారింది. పరిశ్రమ-ప్రముఖ పద్ధతులు సంప్రదాయ IP54 నుండి IP67 లేదా IP68కి కూడా రక్షణ రేటింగ్‌లను పెంచాయి. IP67 అంటే పరికరాలు పాడవకుండా నీటిలో తాత్కాలికంగా ఇమ్మర్షన్‌ను తట్టుకోగలవు, అయితే IP68 నిర్దిష్ట పరిస్థితుల్లో నిరంతరం మునిగిపోయినప్పుడు పనిచేసే సామర్థ్యాన్ని సూచిస్తుంది.

అధిక IP రేటింగ్‌లను సాధించడానికి కీలకమైన సాంకేతికతలు: ఇంటర్‌ప్టర్ మరియు మెకానిజం హౌసింగ్ మధ్య సీలింగ్ ఇంటర్‌ఫేస్ డిజైన్, ఆపరేటింగ్ మెకానిజం యొక్క తుప్పు-నిరోధక చికిత్స మరియు బషింగ్ ఇన్సులేటర్‌లు మరియు హౌసింగ్ మధ్య సీలింగ్ స్ట్రక్చర్‌ల ఆప్టిమైజేషన్.

ఇన్‌గ్రెస్ ప్రొటెక్షన్ రేటింగ్ ద్వారా అవుట్‌డోర్ VCBల పోలిక

IP రేటింగ్	దుమ్ము రక్షణ	నీటి రక్షణ	సాధారణ అప్లికేషన్ పర్యావరణం	నిర్వహణ రహిత సైకిల్
IP54	పరిమిత ధూళి రక్షణ	స్ప్లాషింగ్ నీరు నుండి రక్షించబడింది	డ్రై ఇన్‌ల్యాండ్, ఇండోర్/అవుట్‌డోర్ జనరల్	~ 1 సంవత్సరం
IP65	దుమ్ము-బిగుతు	నీటి జెట్‌ల నుండి రక్షించబడింది	సాధారణ బహిరంగ, ఇసుక ప్రాంతాలు	2-3 సంవత్సరాలు
IP67	దుమ్ము-బిగుతు	తాత్కాలిక ఇమ్మర్షన్ (30 నిమి/1మీ)	తీరప్రాంతం, అధిక తేమ/వర్షాలు కురిసే ప్రాంతాలు	3-4 సంవత్సరాలు
IP68	దుమ్ము-బిగుతు	నిరంతర ఇమ్మర్షన్ (నిర్దిష్ట పరిస్థితులు)	వరద పీడిత ప్రాంతాలు, భూగర్భ వినియోగ సొరంగాలు
